Greiti diodai

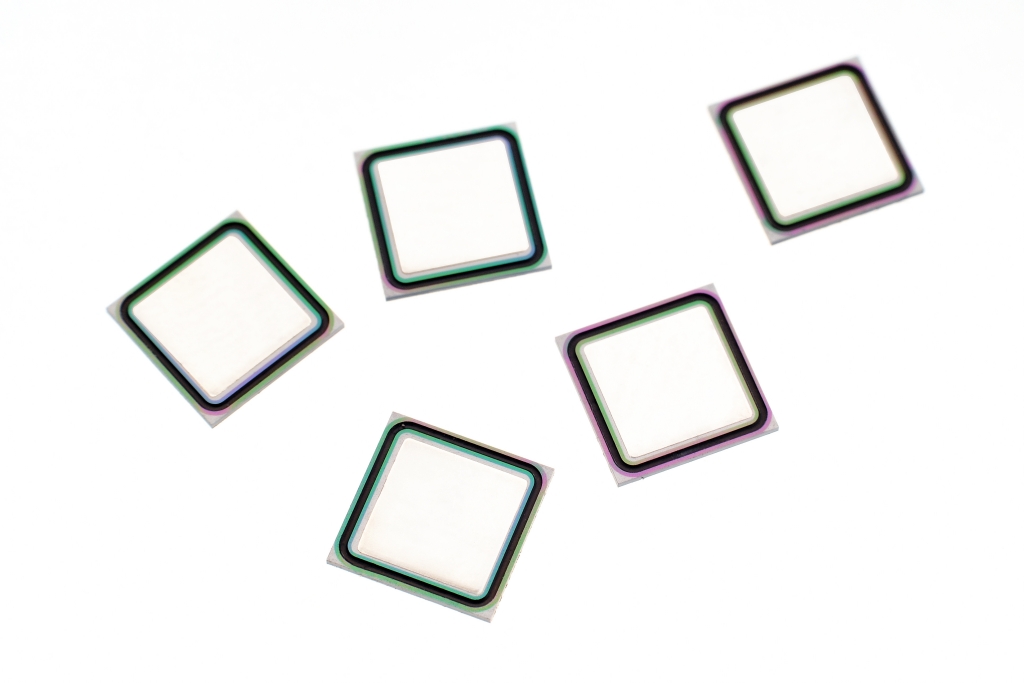

Greitaveikiai MEZA ir MOAT diodai su stiklo pasyvacija.
Įtampa - nuo 400 iki 1100 V, srovė - nuo 16 iki 110 A.

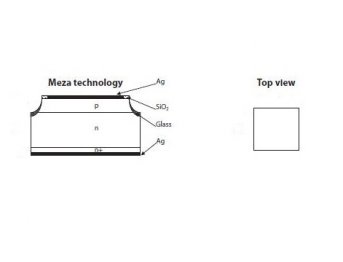

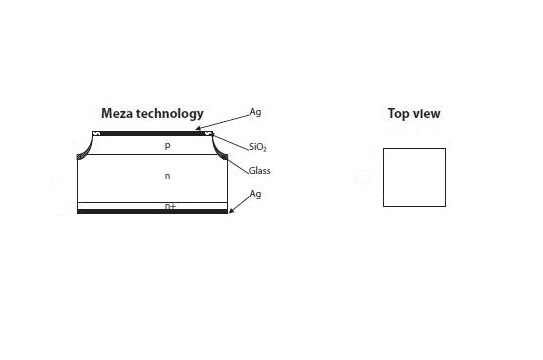

Greiti MEZA diodai:
| Die size, a * b | Metallization | VRRM, V |
IFAV, A |
Trr, ns |
|
| mm | mils | ||||
| 4,6x4,6 | 180 | Ag/Ag | 400÷600 | 16 | <200 |
| 5,3x5,3 | 210 | Ag/Ag | 400÷600 | 40 | <200 |
| 7,1x7,1 | 285 | Ag/Ag | 400÷600 | 70 | <200 |
| 8,9x8,9 | 350 | Ag/Ag | 400÷600 | 85 | <200 |
| 12,2x12,2 | 480 | Ag/Ag | 400÷600 | 110 | <200 |
| 4,6x4,6 | 180 | Ag/Ag | 600÷1100 | 16 | <500 |
| 5,3x5,3 | 210 | Ag/Ag | 600÷1100 | 40 | <500 |
| 7,1x7,1 | 285 | Ag/Ag | 600÷1100 | 70 | <500 |
| 8,9x8,9 | 350 | Ag/Ag | 600÷1100 | 85 | <500 |
| 12,2x12,2 | 480 | Ag/Ag | 600÷1100 | 110 | <500 |

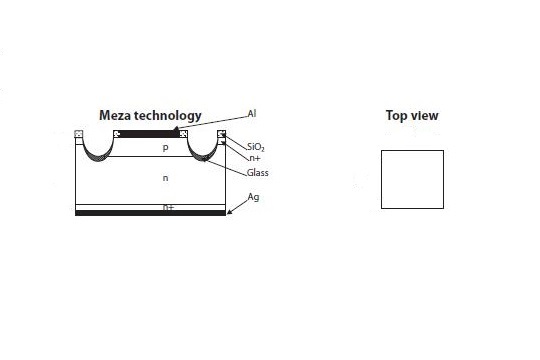

Greiti MOAT diodai:
| Die size, a * b | Metallization | VRRM, V |
IFAV, A |
Trr, ns |
|
| mm | mils | ||||
| 4,6x4,6 | 180 | Ag/Ag | 400÷600 | 16 | <200 |
| 5,3x5,3 | 210 | Ag/Ag | 400÷600 | 40 | <200 |
| 7,1x7,1 | 285 | Ag/Ag | 400÷600 | 70 | <200 |
| 8,9x8,9 | 350 | Ag/Ag | 400÷600 | 85 | <200 |
| 12,2x12,2 | 480 | Ag/Ag | 400÷600 | 110 | <200 |
| 4,6x4,6 | 180 | Ag/Ag | 600÷1100 | 16 | <500 |
| 5,3x5,3 | 210 | Ag/Ag | 600÷1100 | 40 | <500 |
| 7,1x7,1 | 285 | Ag/Ag | 600÷1100 | 70 | <500 |
| 8,9x8,9 | 350 | Ag/Ag | 600÷1100 | 85 | <500 |
| 12,2x12,2 | 480 | Ag/Ag | 600÷1100 | 110 | <500 |
